Ubicación: C. Severo Ochoa, 32, Campanilla (Málaga)
Objetivo: Actualmente la instalación de climatización es la que se ejecutó con la construcción inicial del edificio, con el paso del tiempo y un mal mantenimiento de la instalación sólo está en funcionamiento un 30%. Esta situación ha provocado el encargo de un proyecto para la sustitución de la instalación de climatización del edificio.
Trabajos a realizar:
- Diseño de un sistema de climatización aire-agua desacoplado a través de colector corrido, a dos tubos, de caudal de agua variable en secundario y caudal de agua fijo en primario.
- Diseño de un sistema de producción compuesto por tres máquinas para asegurar la producción.
- Diseño de un sistema de distribución en 8 circuitos para favorecer las labores de mantenimiento.

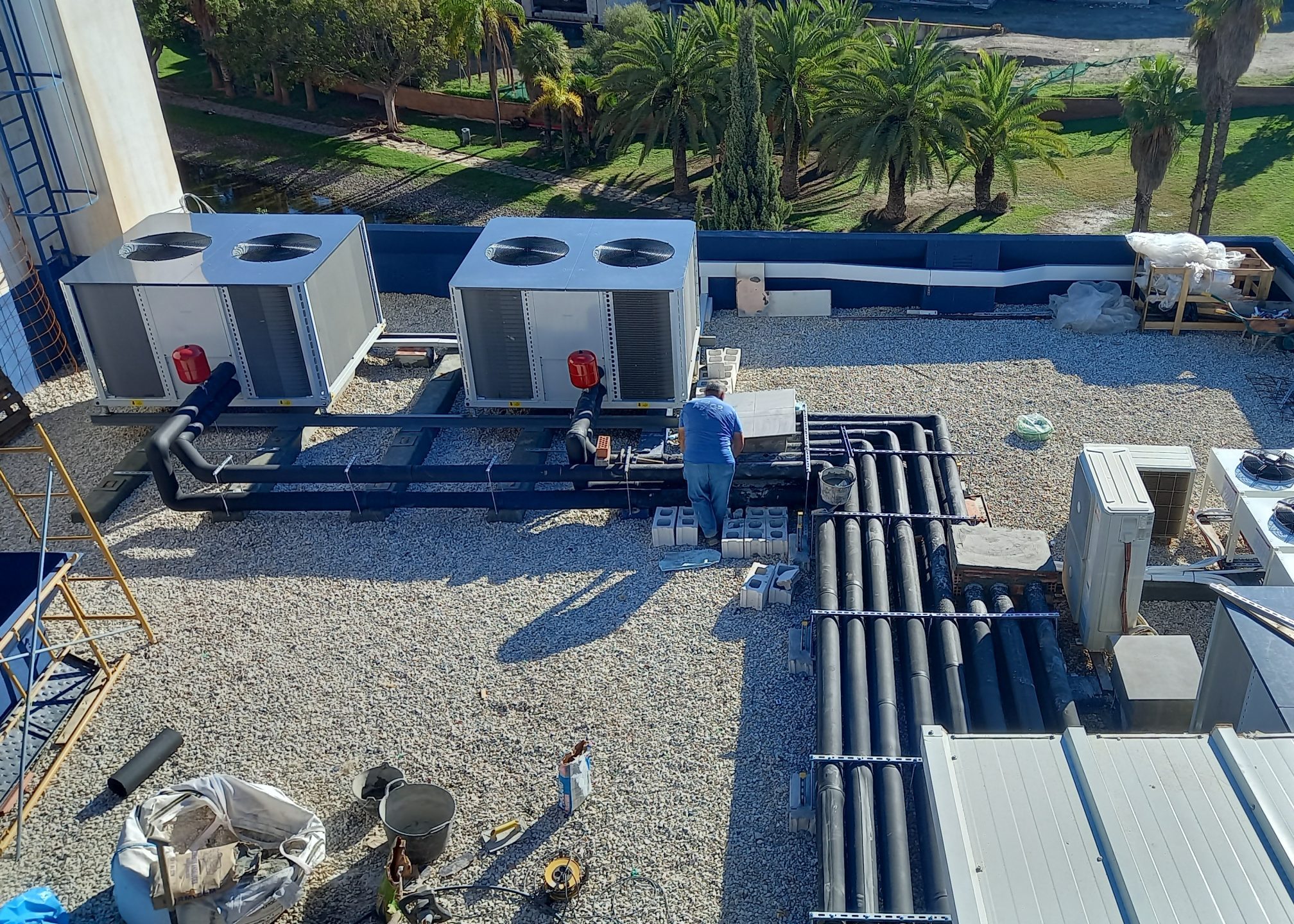

- Instalación de un sistema de producción para el edificio por tres plantas enfriadoras con bomba de calor.
- Circulación de agua en primario a través de grupo hidrónico incluido en enfriadoras y compuesto por filtro.
- Diseño de un sistema de distribución en secundario mediante bombas de circulación de caudal variable con control de caudal.
- Depósito de inercia.
- Vaso de expansión en colector.
- Distribución de agua a dos tubos por medio de tuberías multicapa de polipropileno.
- Instalación de fancoils de techo tipo cuatro vías.
- Ventilación de todas las zonas del edificio.
- Recuperadores de calor sensible de ventilación con enfriadores adiabáticos en retorno.
- Retorno del aire extraído a través de rejillas integradas en el techo.
- Impulsión del aire de ventilación mediante inyección a los fancoils interiores.
- Distribución del aire de ventilación a través de conducto de fibra de vidrio.
- Intercambio con el exterior mediante toma de aire exterior con rejillas.
- Control del sistema mediante pantallas táctiles.
- Refrigeración de precisión en sala, con control de humedad y sistema de refrigeración.
